EXPERT KLİMA · DUMAN KONTROL EKİPMANLARI

Şaft Tipi Çok Kanatlı Duman Damperi

Bina duman tahliye şaftlarında kontrollü duman akışını yönetmek amacıyla kullanılan, çok kanatlı ve motorlu kumandaya uygun duman tahliye damperi çözümleri.

Çok Kanatlı YapıŞaft / Kanal MontajıMotorlu Kontrol SeçeneğiProjeye Özel Ölçü

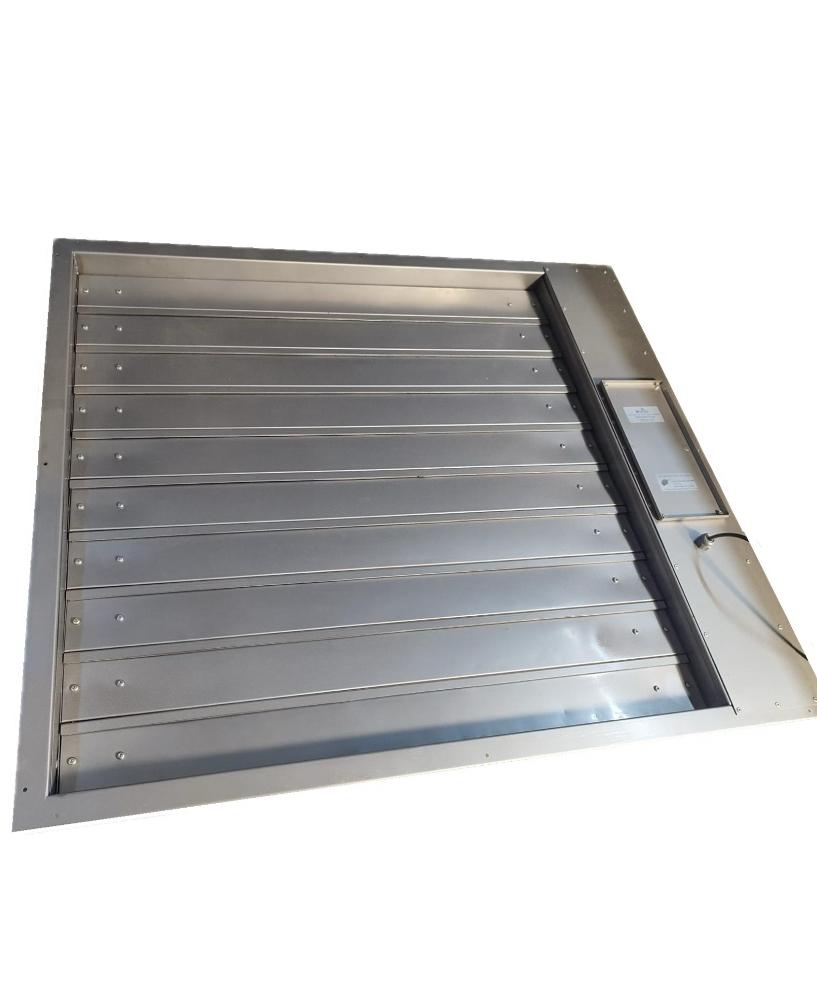

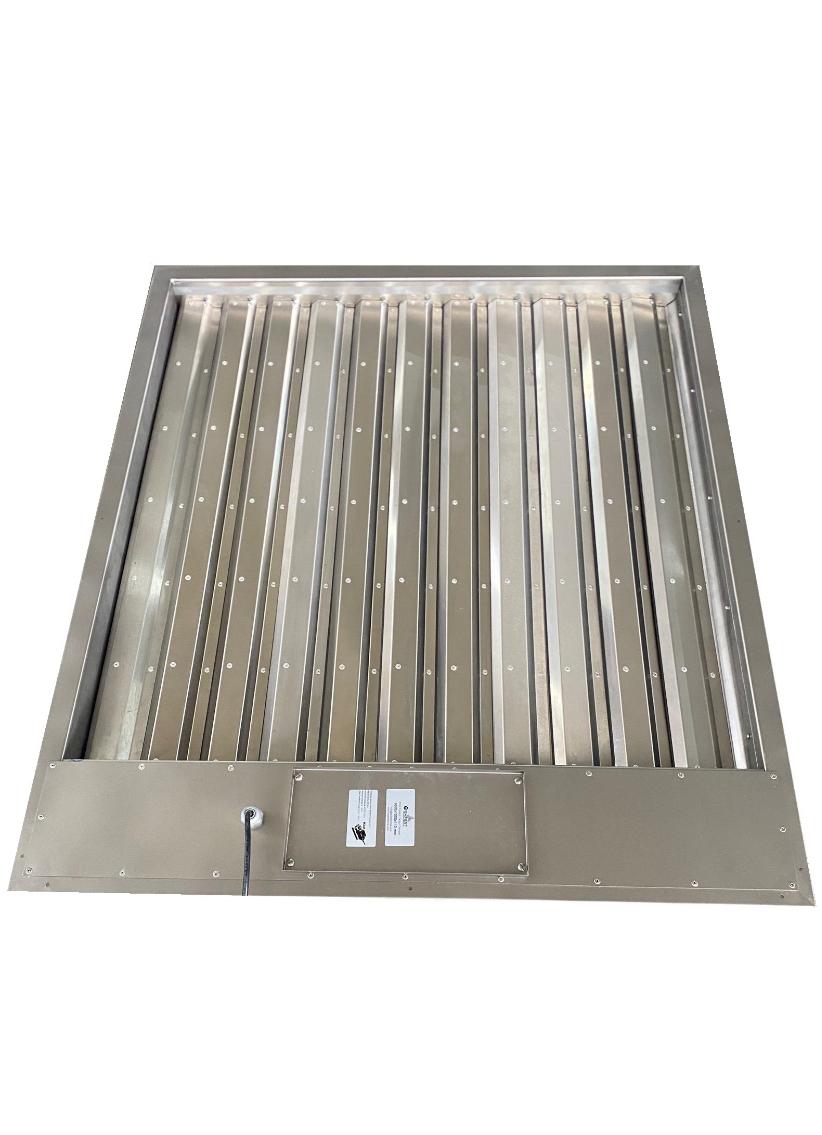

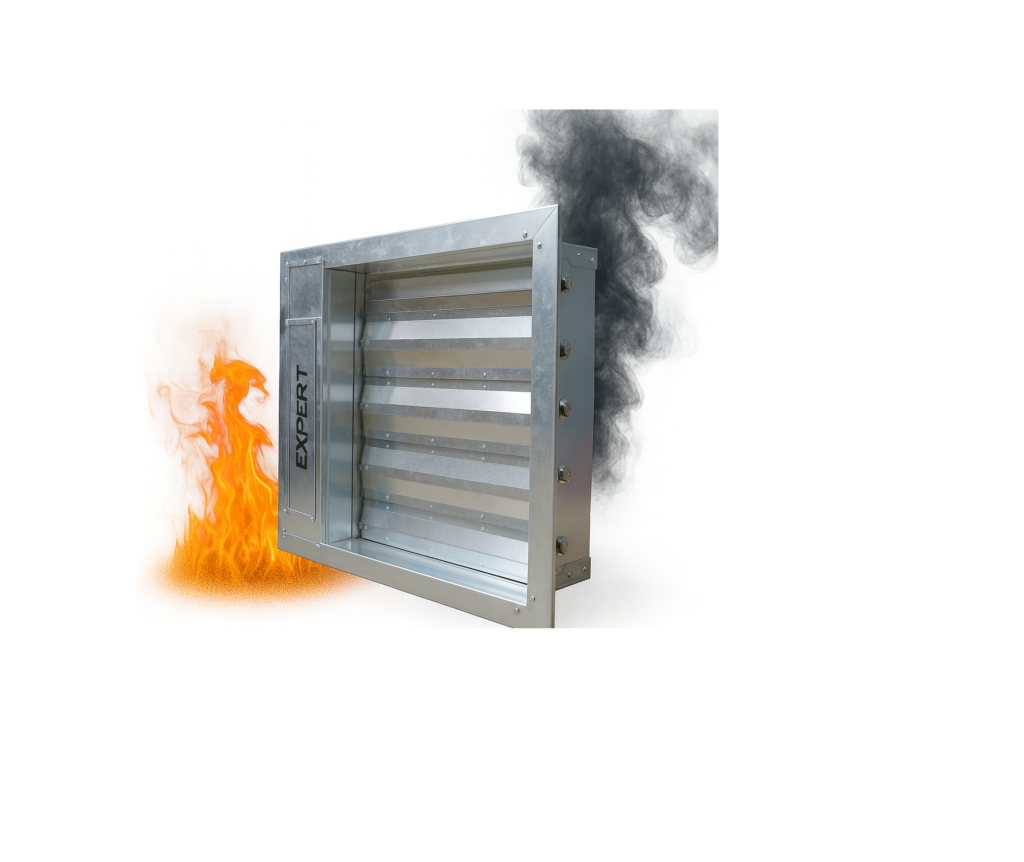

Expert Klima şaft tipi çok kanatlı duman damperi için ürün görseli
Projenize uygun ölçü ve konstrüksiyon seçenekleri için bizimle iletişime geçin.
İNTERAKTİF BOYUTLANDIRMA

Şaft Duman Damperi Seçim Programı

Genişlik, yükseklik, kasa derinliği, kanat derinliği ve kanat hatvesini değiştirin. İki montaj tipinin tüm değerleri anında güncellenir. Kanat adedi hesabı ⌊yükseklik / hatve⌋ esaslı teorik üst sınırdır.

Geometrik alan—
Efektif alan — Duvar D—
Efektif alan — Kanal K—
Seçili tip efektif hız—
Teorik maksimum kanat adedi—
Kasa / kanat derinliği—
Kanat hatvesi / kalan yükseklik—
Ön motor torku / 1,3 emniyet—
Ön görünüş · kanat sayısı ve hatve
Yan görünüş · kasa ve kanat derinliği

TEKNİK BOYUTLANDIRMA

Tüm Ölçüler ve Efektif Alan Tabloları

Her iki montaj tipi için tüm 23 × 23 ölçü kombinasyonu açık olarak gösterilir. Turuncu hücre, yukarıda seçtiğiniz W × H ölçüsünü işaretler. Tablo yatay ve dikey kaydırılabilir. Tablodaki efektif alan değerleri ön boyutlandırma amaçlıdır. Kasa derinliği, kanat geometrisi ve mekanizma değiştiğinde değerler yeniden değerlendirilmelidir.

D modeli — duvara / şafta montaj (Aeff, m²)

Duvar ve şaft montajı için ön boyutlandırma değerleri. Nihai değerler ürün geometrisine göre doğrulanır.

K modeli — hava kanalına montaj (Aeff, m²)

Kanal montajı için ön boyutlandırma değerleri. Nihai değerler ürün geometrisine göre doğrulanır.

ÜRÜN HAKKINDA

Şaft Duman Tahliye Damperi Nedir?

Şaft tipi çok kanatlı duman damperi, yangın sırasında oluşan duman ve gazların ilgili tahliye şaftına yönlendirilmesinde kullanılan bir duman kontrol bileşenidir. Uygun sistem senaryosunda yangının bulunduğu bölümde ilgili damper açılırken diğer katlardaki damperler kapalı tutulabilir. Çalışma senaryosu, yangın otomasyonu ve proje tasarımıyla birlikte belirlenmelidir.

01

Kontrollü Duman Tahliyesi

Dumanın tasarlanan tahliye hattına aktarılmasını destekleyen çok kanatlı açma-kapama mekanizması.

02

Şaft ve Kanal Uygulamaları

Duvar/şaft boşluğuna veya hava kanalına montaj için projeye göre farklı bağlantı düzenleri.

03

Otomasyon Entegrasyonu

Motor kumandası ve yangın otomasyon sistemiyle uyum, seçilecek aktüatör ve kontrol senaryosuna göre değerlendirilir.

TEKNİK YAPI

Malzeme ve Konstrüksiyon

Expert Klima, şaft tipi duman damperlerinde kasa, kanat, mekanizma ve montaj detaylarını proje ihtiyaçlarına göre değerlendirir. Aşağıdaki malzeme ve konstrüksiyon seçenekleri, teknik teklif aşamasında netleştirilir.

DIŞ KASAGalvaniz sac veya projeye özel paslanmaz sac seçeneği; kalınlık teknik değerlendirmeyle belirlenir
KANATLARAlüminyum profil veya galvaniz sac seçeneği
MEKANİZMA VE MİLÇelik mekanizma ve mil
KANAT YATAKLARIPirinç malzeme
KANAT HAREKETİParalel kanat mekanizması
AKSESUAR SEÇENEKLERİ20 × 20 mm tel kafes; uygun tipte lineer menfez
Malzeme kalitesi, sac kalınlığı, aktüatör özellikleri ve montaj detayları kullanım koşulları ile proje şartnamesine göre belirlenir.
MONTAJ SEÇENEKLERİ

İki Farklı Uygulama

A

Duvara / Şafta Montaj

Beton şaft açıklığına uygun kasa yapısıyla yerleştirilen uygulama. Montaj ve ankraj detayları şaft ölçüsü, yapı tipi ve projeye göre belirlenir.

B

Hava Kanalına Montaj

Hava kanalı bağlantısına uygun flanşlı/kasali uygulama. Referans katalogda cıvata-somun ve kanal klipsi ile montaj tarif edilir.

SIK SORULAN SORULAR

Teknik Sorular

Şaft tipi duman damperi normalde açık mı, kapalı mı çalışır?

Şaft tipi duman tahliye damperleri, sistem tasarımına bağlı olarak normal şartlarda kapalı konumda tutulabilir ve yangın anında ilgili tahliye hattında açılacak şekilde kumanda edilebilir. Açma-kapama senaryosu, yangın otomasyon projesine göre belirlenir.

Motorlu olarak üretilebilir mi?

Motorlu kumanda seçeneği proje bazında değerlendirilebilir. Motor torku, besleme gerilimi, açma-kapama süresi ve konum geri bildirimi teknik gereksinimlere göre seçilir.

Paslanmaz kasa yapılabilir mi?

Paslanmaz kasa talebi özel imalat kapsamında teknik değerlendirmeye alınabilir. Malzeme kalitesi, sac kalınlığı ve sertifikasyon gereklilikleri teklif öncesinde doğrulanmalıdır.

Yangın ve duman kontrol sertifikası var mı?

Yangın ve duman kontrol uygulamalarında gerekli performans sınıfı, test raporları ve belgelendirme şartları proje özelinde değerlendirilir. İstenen uygunluk belgeleri teklif ve sipariş aşamasında ayrıca teyit edilmelidir.

PROJENİZE ÖZEL ÜRETİM

Şaft Duman Damperi İçin Teklif Alın

En × boy ölçüsü, montaj tipi, adet, motor özellikleri ve teknik şartnamenizi paylaşın.
