AÇILI
DAMLA TUTUCU
Açılı damla tutucu, standart dikdörtgen yerleşimin uygun olmadığı eğimli, dar veya özel geometrili hava girişlerinde kullanılmak üzere tasarlanan projeye özel bir damla ayırma ekipmanıdır. Kasa açısı, bağlantı yüzeyleri, dış geometrisi, ürün ölçüsü ve damla ayırıcı kanat tipi uygulama alanının geometrisine ve proje şartlarına göre özel olarak hazırlanabilir.
Açılı Damla Tutucu Nedir?
Açılı damla tutucu, klasik dikdörtgen damla tutucuların uygulanmasının mümkün olmadığı veya hava girişinin eğimli bir yüzey üzerinde bulunduğu projeler için geliştirilen özel geometrili bir damla ayırma çözümüdür. Kasa, flanş ve kanat modülü geometrisi uygulama alanının gerçek ölçülerine göre hazırlanabilir.

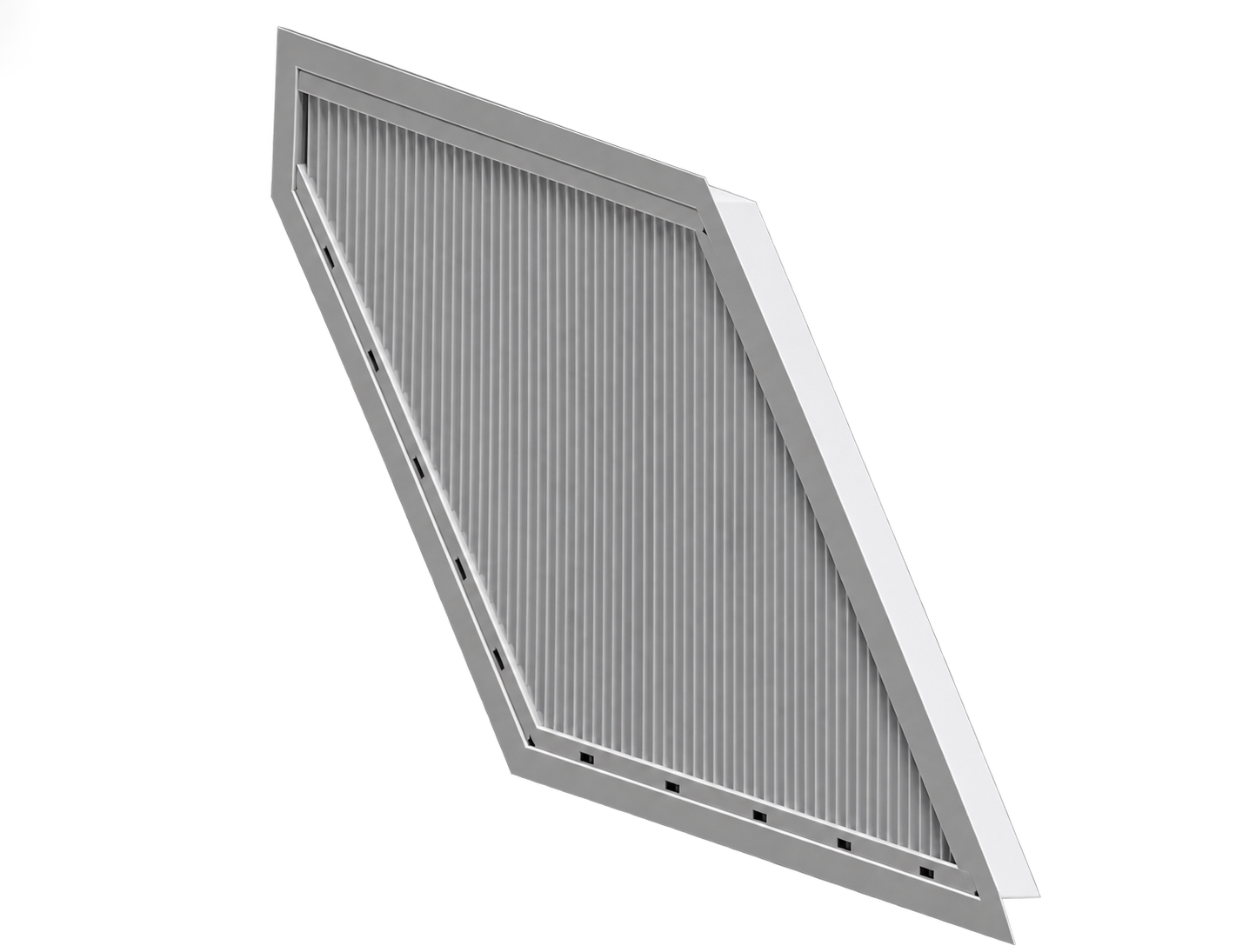

Özel Geometriye Uyum
Ürün eğimli, trapez, kama veya projeye özel geometrilerde tasarlanabilir. Bu sayede standart ürünlerin kullanılamadığı noktalarda uygun çözüm oluşturulabilir.

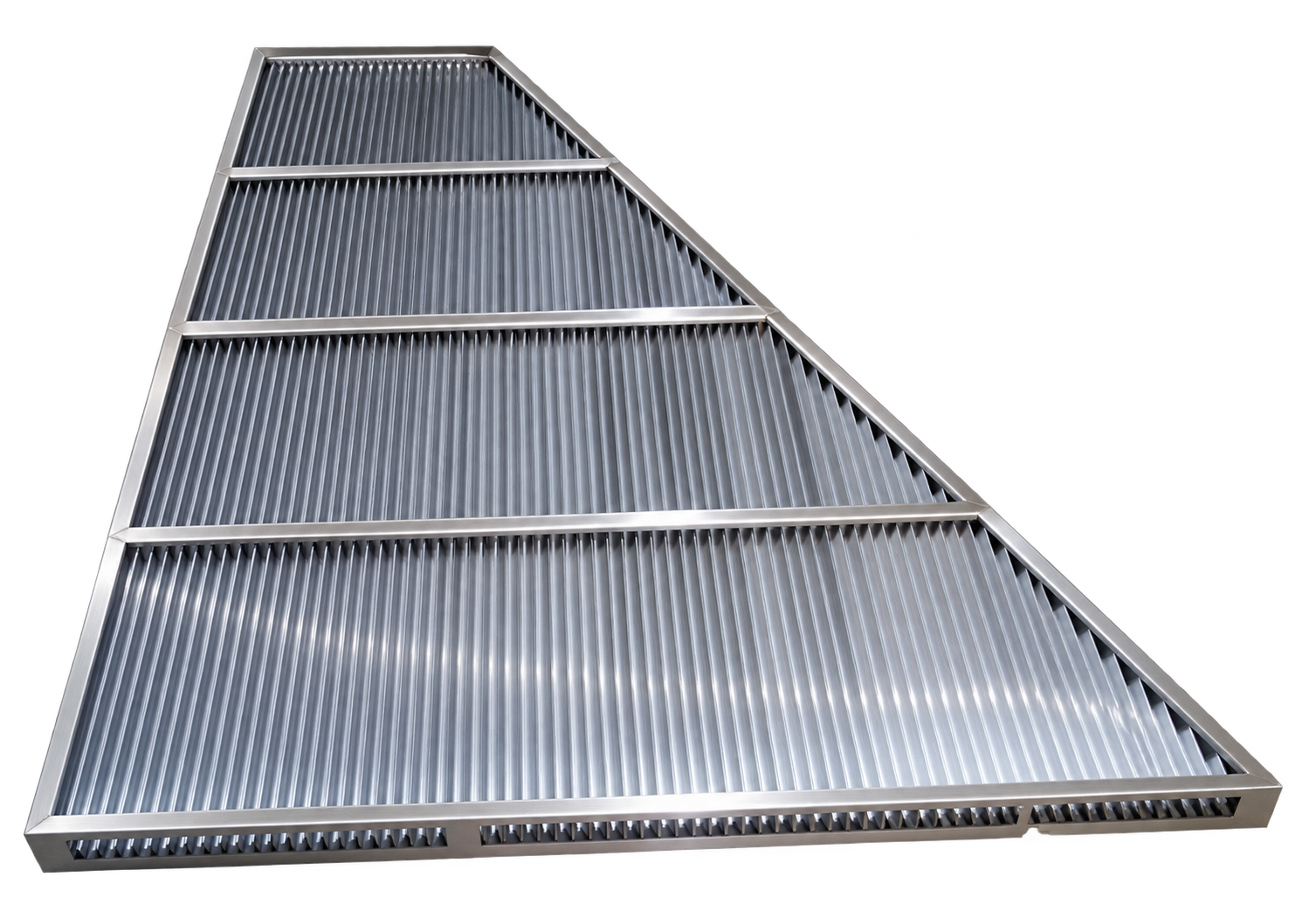

AISI 304 / 316 Seçeneği
Nemli ve korozif çalışma ortamları için proje şartlarına göre AISI 304 veya AISI 316 paslanmaz çelik kasa kullanılabilir.
Sahaya Göre Ölçülendirme
Kasa açısı, toplam ölçüler, bağlantı yüzeyleri, flanş yapısı, kanat tipi ve derinlik saha ölçülerine göre hazırlanabilir.
Özel Geometri ve Malzeme Seçenekleri
Açılı damla tutucu tasarımında yalnızca dış ölçü değil, hava akış yönü, yüzey hızı, kanat geometrisi, drenaj yönü, montaj açısı ve bağlantı şekli birlikte değerlendirilmelidir.
Expert Klima, proje şartlarına göre özel açılı kasa, paslanmaz gövde, PP/PVC veya paslanmaz ayırıcı kanat ve özel flanş detayları ile üretim yapabilir.
Açılı Damla Tutucu Nasıl Çalışır?
Hava akımı eğimli gövde içerisindeki damla ayırıcı kanatlar arasından geçerken profil geometrisi nedeniyle yön değişimine uğrar. Havadaki daha ağır sıvı damlacıkları hava akışındaki ani yön değişimini aynı şekilde takip edemez ve kanat yüzeylerinde ayrışmaya başlar.
Hava Girişi
Nem ve sıvı damlacıkları taşıyan hava özel açılı gövdenin ayırıcı kanat kesitine girer.
Yön Değişimi
Kanat geometrisi hava akımını kontrollü biçimde yön değiştirmeye zorlar.
Damlacık Ayrışması
Profil yüzeyinde biriken sıvı uygun drenaj düzeni yardımıyla sistemden uzaklaştırılır.
Açılı Damla Tutucu Nerelerde Kullanılır?
Açılı Damla Tutucunun Avantajları
Açılı damla tutucu, standart geometrilere uymayan hava giriş noktalarında özel tasarım ihtiyacını karşılamak üzere geliştirilir. Ürünün en önemli avantajı, mevcut kanal veya makine geometrisini değiştirmeden doğrudan montaja uygun şekilde üretilebilmesidir.
Özel Geometri
Kasa standart dikdörtgen form ile sınırlı değildir. Eğimli, trapez, kama ve farklı çokgen formlarda üretim yapılabilir. Bu sayede saha geometrisine uyum sağlanır ve ek adaptör parçalarının kullanım ihtiyacı azaltılabilir.
Paslanmaz Kasa Seçimi
AISI 304 paslanmaz çelik birçok endüstriyel ve nemli ortam için değerlendirilebilir. Tuzlu, yüksek nemli veya daha agresif ortam koşullarında proje şartlarına göre AISI 316 paslanmaz çelik tercih edilebilir.
PP ve PVC Kanat Seçenekleri
Damla ayırıcı kanatlar uygulama sıcaklığı, kimyasal şartlar ve mekanik gereksinimlere göre PP veya PVC malzemeden seçilebilir. Projeye göre tamamen paslanmaz kanatlı üretim de yapılabilir.
Hava Hızı ve Basınç Kaybı
Açılı damla tutucularda geometrinin standart olmaması nedeniyle net geçiş alanının doğru hesaplanması önemlidir. Gerçek hava debisi, yüzey hızı ve kanat alanı dikkate alınarak seçim yapılmalıdır.
Projeye Özel Üretim
Expert Klima, müşteri çizimi, saha ölçüsü veya proje kesitine göre açılı damla tutucu üretimi gerçekleştirebilir. Kasa açısı, dış ölçüler, kanat malzemesi, flanş detayı ve montaj biçimi tamamen projeye göre hazırlanabilir.
Açılı Damla Tutucu Hakkında
Açılı damla tutucu neden kullanılır?
Standart dikdörtgen damla tutucuların montajının mümkün olmadığı eğimli veya özel geometrili hava girişlerinde kullanılır.
Özel ölçü üretilebilir mi?
Evet. Kasa açısı, dış ölçüler, derinlik ve bağlantı yapısı projeye göre tamamen özel hazırlanabilir.
Kasa hangi malzemeden üretilir?
Proje şartlarına göre AISI 304 veya AISI 316 paslanmaz çelikten üretilebilir.
PP veya PVC kanat kullanılabilir mi?
Evet. Uygulama şartlarına göre PP, PVC veya paslanmaz damla ayırıcı kanat seçenekleri kullanılabilir.
Marine uygulamalarda kullanılabilir mi?
Uygun paslanmaz kalite ve kanat malzemesi seçildiğinde marine ve gemi havalandırma sistemlerinde kullanılabilir.
Seçim için hangi bilgiler gerekir?
Hava debisi, ürün ölçüsü, kasa açısı, çalışma sıcaklığı, ortam koşulları, malzeme tercihi ve bağlantı detayları ürün seçimi için önemlidir.
Projenize Özel Açılı Damla Tutucu
Ölçü, hava debisi, açı, adet ve kullanım koşullarını iletiğinizde projeye uygun kasa ve kanat yapısını birlikte değerlendirebiliriz.
