DRENAJLI
DAMLA TUTUCU

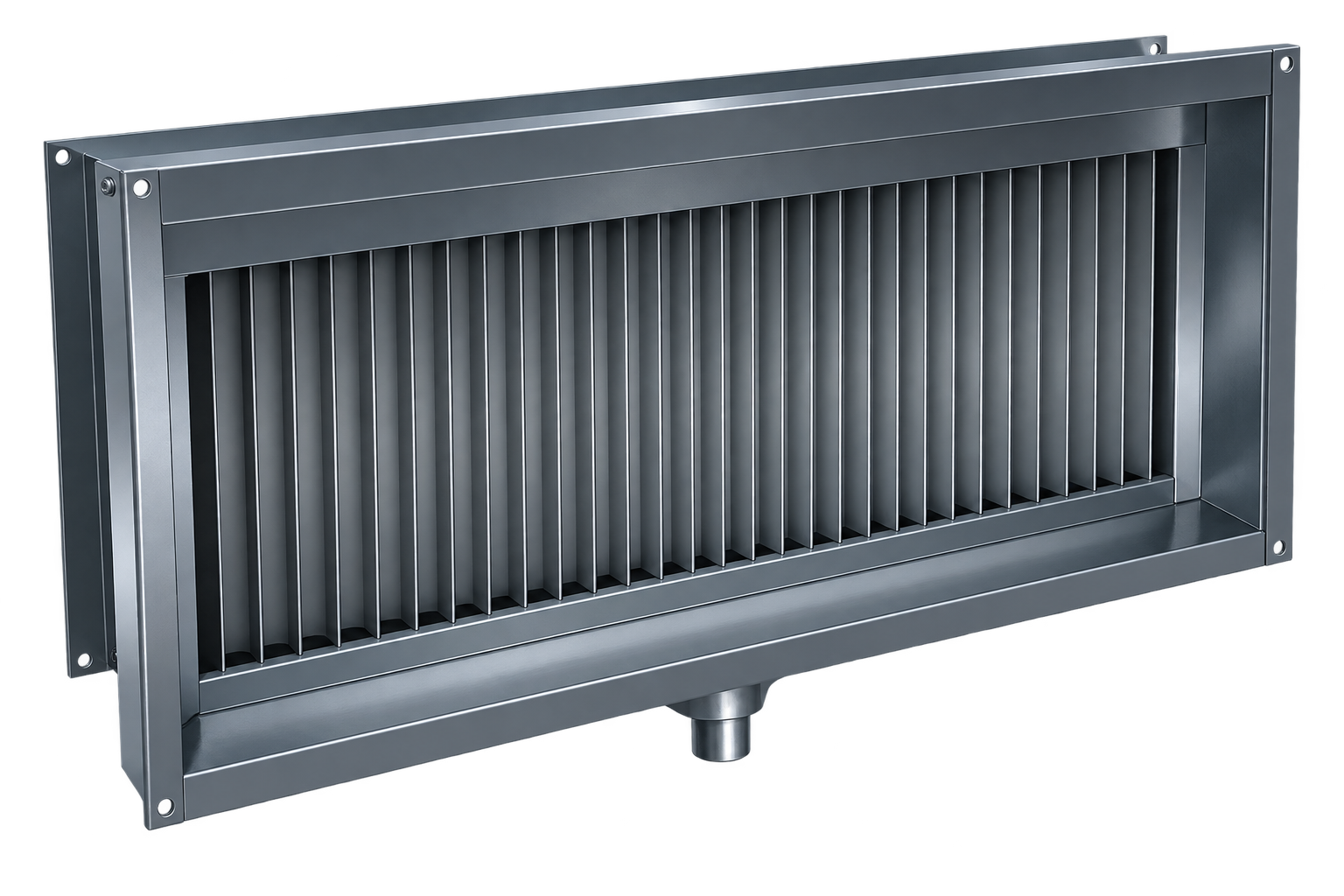

Drenajlı damla tutucu, hava akışı içerisinden ayrıştırılan su ve sıvı damlacıklarının kasa içerisinde toplanarak kontrollü biçimde tahliye edilmesine yardımcı olan özel drenaj düzenine sahip bir damla ayırma ekipmanıdır. Kasa formu, drenaj çıkışı, kanat yapısı ve bağlantı detayları montaj yönüne, hava debisine ve proje şartlarına göre hazırlanabilir.
Drenajlı Damla Tutucu Nedir?
Drenajlı damla tutucular, hava akımı ile taşınan sıvı damlacıklarını ayırıcı kanat geometrisi yardımıyla hava akımından uzaklaştırırken, ayrışan sıvının ürün içerisinde birikmesini önlemek amacıyla kontrollü tahliye düzeni bulunan damla ayırma sistemleridir. Özellikle yoğun su yükünün oluşabileceği klima santrali, dış hava emişi ve proses uygulamalarında drenaj detayı önemli bir tasarım unsurudur.
Kanat Geometrisiyle Seperasyon
Hava akışı ayırıcı kanatlar arasından geçerken yön değiştirir. Daha ağır sıvı damlacıkları atalet etkisiyle profil yüzeylerine temas ederek hava akımından ayrışmaya başlar.
Kontrollü Toplama Bölgesi
Kanat yüzeylerinde birleşen sıvı, ürün geometrisine ve montaj yönüne bağlı olarak kasa içerisinde belirlenen drenaj bölgesine yönlendirilir.
Sıvının Sistemden Tahliyesi
Toplanan su veya uygun proses sıvısı, projeye göre belirlenen drenaj çıkışı üzerinden sistem dışına kontrollü biçimde tahliye edilebilir.
Kasa, Kanat ve Drenaj Seçenekleri
Drenajlı damla tutucu seçiminde yalnızca dış ölçü dikkate alınmamalıdır. Hava debisi, net geçiş alanı, yüzey hızı, kanat geometrisi, oluşabilecek sıvı miktarı, montaj pozisyonu ve drenaj hattının konumu birlikte değerlendirilmelidir.
Expert Klima, proje şartlarına göre paslanmaz kasa, özel seperatör profili, drenaj çıkışı, flanş ve montaj detaylarıyla üretim yapabilir.
Drenajlı Damla Ayırma Nasıl Çalışır?
Nem ve sıvı damlacıkları taşıyan hava ayırıcı kanatlar arasından geçerken kanat geometrisi nedeniyle yön değiştirir. Damlacıklar atalet etkisiyle profil yüzeylerine çarpar, birleşerek büyür ve yerçekimi etkisiyle drenaj bölgesine doğru ilerler. Toplanan sıvı uygun bağlantı üzerinden sistemden uzaklaştırılır.
Hava ve Damlacık Girişi
Nem ve su damlacıkları taşıyan hava akımı damla tutucu kesitine girer.
Damlacıkların Ayrışması
Yön değiştiren hava içindeki sıvı damlacıkları profil yüzeylerinde tutulur ve birleşir.
Drenaj ve Tahliye
Toplanan sıvı kasa drenaj bölgesine taşınır ve uygun drenaj hattı üzerinden tahliye edilir.
Hangi Sistemlerde Kullanılır?
Drenajlı Damla Tutucunun Avantajları
Damla tutucu içerisinde ayrıştırılan suyun doğru şekilde uzaklaştırılması, ürünün çalışma kararlılığı açısından önemlidir. Drenajlı kasa tasarımı, kanat yüzeylerinde toplanan sıvının ürün içinde kontrolsüz biçimde birikmesi yerine belirlenmiş bir tahliye noktasına yönlendirilmesine yardımcı olur.
Drenaj Neden Önemlidir?
Yüksek nem veya yoğun damlacık yükü bulunan sistemlerde ayrıştırılan sıvı miktarı artabilir. Uygun drenaj bulunmadığında kasa içinde su birikmesi, yeniden sürüklenme veya istenmeyen kaçaklar oluşabilir. Bu nedenle tahliye detayı ürün geometrisinin bir parçası olarak değerlendirilmelidir.
Montaj Yönü ve Kasa Formu
Drenajlı damla tutucularda ürünün çalışma yönü ve montaj pozisyonu önemlidir. Kasa tabanı, sıvının drenaj çıkışına ilerlemesine yardımcı olacak şekilde projeye göre tasarlanabilir. Drenaj noktası saha borulamasına uygun konumda hazırlanabilir.
Paslanmaz Malzeme Seçimi
AISI 304 paslanmaz çelik genel endüstriyel ve nemli ortamlarda değerlendirilebilir. Tuzlu veya daha agresif şartlarda proje gereksinimine göre AISI 316 tercih edilebilir. Nihai malzeme seçimi ortamın kimyasal yapısı, sıcaklık ve nem koşullarına göre yapılmalıdır.
Hava Hızı ve Basınç Kaybı
Damla tutucu performansı hava debisi, net geçiş alanı ve kanat geometrisiyle doğrudan ilişkilidir. Çok yüksek yüzey hızları ayrılan damlacıkların yeniden hava akımına taşınmasına ve basınç kaybının artmasına neden olabilir. Bu nedenle seçim gerçek çalışma debisine göre yapılmalıdır.
Projeye Özel İmalat
Expert Klima; ürün eni, yüksekliği, kasa derinliği, drenaj çıkışı, bağlantı flanşı, kanat malzemesi ve modül yapısını proje ve saha şartlarına göre özel olarak hazırlayabilir.
Drenajlı Damla Tutucu Hakkında
Drenajlı damla tutucu ne işe yarar?
Hava akışından ayrıştırılan sıvı damlacıklarının toplanmasına ve belirlenen drenaj noktasından tahliye edilmesine yardımcı olur.
Drenaj çıkışı özel konumlandırılabilir mi?
Evet. Montaj yönü ve saha borulamasına göre drenaj çıkışının yeri ve bağlantı detayı projeye özel hazırlanabilir.
Kasa hangi paslanmaz kaliteden üretilebilir?
Proje ve ortam koşullarına göre AISI 304 veya AISI 316 paslanmaz çelik seçenekleri değerlendirilebilir.
Özel ölçü üretilebilir mi?
Evet. Ürün eni, yüksekliği, derinliği, drenaj yapısı, modül sayısı ve bağlantı detayları projeye göre hazırlanabilir.
Seçim için hangi bilgiler gerekir?
Hava debisi, geçiş kesiti, ürün ölçüsü, montaj yönü, sıvı yükü, ortam şartları, malzeme tercihi ve drenaj bağlantısı seçim için önemlidir.
Projenize Uygun Drenajlı Damla Tutucu Üretimi
Ölçü, hava debisi, adet, montaj yönü ve kullanım koşullarını gönderin; uygun kasa, kanat ve drenaj yapısını birlikte değerlendirelim.
Bu ürün, Expert Klima endüstriyel ve marine damla tutucu sistemleri ürün grubunda yer almaktadır.
