EXPERT KLİMA • DAMLA TUTUCU SİSTEMLERİ

YUVARLAK
DAMLA TUTUCU

Yuvarlak damla tutucu, dairesel hava kanalları, boru hatları ve yuvarlak bağlantı noktalarında hava akımıyla taşınan su ve sıvı damlacıklarının ayrıştırılmasına yardımcı olmak amacıyla geliştirilen özel geometrili bir damla ayırma ekipmanıdır. Dairesel gövde, flanş yapısı, ürün çapı, kasa malzemesi ve damla ayırıcı kanat tipi proje şartlarına göre özel olarak üretilebilir.

DAİRESEL FORM AISI 304 / 316 FLANŞLI BAĞLANTI ÖZEL ÇAP ÜRETİM MARINE / ENDÜSTRİYEL
EXPERT KLİMA / İNTERAKTİF SEÇİM

YUVARLAK DAMLA TUTUCU SEÇİM VE PARÇALAMA PROGRAMI

Paslanmaz kasa + plastik kanat | Dairesel kesit hesabı ve elle girilen yatay/dikey imalat modülleri. Çizim, ölçü değiştiğinde otomatik güncellenir.

EXPERT KLİMA
YUVARLAK DAMLA TUTUCU | TEKNİK SEÇİM VE İMALAT FÖYÜ
www.expertklima.com • Ön seçim dokümanı

Ölçülendirilmiş modül yerleşimi – ön imalat çizimi

Turuncu çizgiler elle belirlenen yatay/dikey modül birleşimlerini gösterir. Çizim şematiktir; nihai kesim payları, bağlantı kayıtları ve drenaj detayları üretimde doğrulanır.

BASINÇ KAYBI – HAVA HIZI

—

HAVA DEBİSİ – HAVA HIZI

Grafik brüt dairesel kesit üzerinden hesaplanır. Kasa, ara kayıt ve kanatların kapattığı alan düşüldüğünde gerçek yüzey hızı artabilir.

Grafik verisi: İlk paslanmaz kasa–plastik kanat seçim programındaki 25/30 mm hatveli yaklaşık eğriler yeniden kullanılmıştır (25 mm: 2/3/4/5 m/s için 15/30/52/89 Pa; 30 mm: 13/27/46/75 Pa). Bu eğriler test sertifikası değil, ön seçim verisidir. Kasa derinliği 115–120 mm olup aynı kanat geometrisi varsayılmıştır; ara kayıt, gerçek serbest alan, drenaj ve modül birleşim kayıpları ayrıca doğrulanmalıdır. Ayırma verimi için doğrulanmış sayısal eğri bulunmadığından verim grafiği üretilmemiştir.

Tüm çaplar için ön seçim tablosu

ÇapBrüt alan (m²)İmalat tipiDebi (3 m/s, m³/h)Debi (4 m/s, m³/h)

Bu tablo brüt geometrik alan üzerinden hazırlanmıştır. Gerçek efektif geçiş alanı, aynı kanat profilinin açıklık oranıyla hesaplanmalıdır. Basınç kaybı ve ayırma verimi, ilk plastik kanatlı modelin doğrulanmış hız–performans eğrilerinden alınmalıdır; bu sayfada doğrulanmamış Pa veya verim değeri üretilmez.

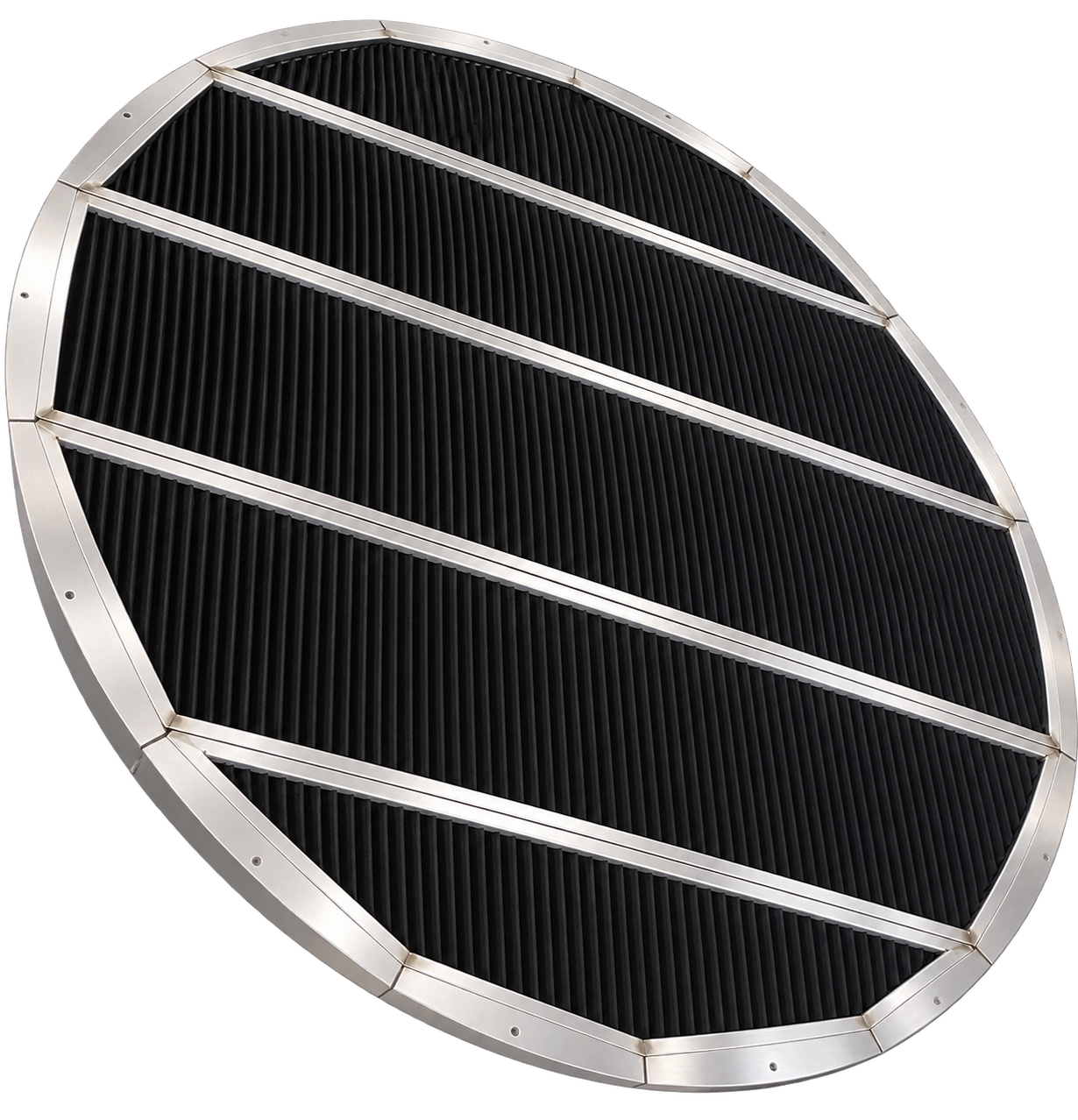

Dairesel Gövde Yuvarlak kanal ve boru hatlarına uygun özel üretim
Paslanmaz Kasa AISI 304 / 316 ve proje şartına göre 316L
Flanşlı Bağlantı Mevcut kanal veya boru hattına uygun bağlantı
Özel Çap Üretim Projeye göre çap ve kesit ölçülendirmesi
ÜRÜN TANIMI

Yuvarlak Damla Tutucu Nedir?

Yuvarlak damla tutucular, dairesel hava kanallarında hava akımıyla taşınan su veya sıvı damlacıklarının profil geometrisi ve yön değişimleri yardımıyla hava akımından ayrıştırılmasına yönelik kullanılan özel tasarım ekipmanlardır. Dikdörtgen ürünlerin uygulanamadığı veya sistem bağlantısının doğrudan dairesel olduğu projelerde kanal geometrisini değiştirmeden damla ayırma çözümü sunar.

01 / DAİRESEL TASARIM

Yuvarlak Kanal Geometrisine Uyum

Gövde formu doğrudan mevcut kanal veya boru çapına göre üretilebilir. Böylece kareden dairesele geçiş parçası ihtiyacı azaltılabilir.

02 / PASLANMAZ GÖVDE

Dayanıklı Kasa Yapısı

Uygulama ortamına göre AISI 304, AISI 316 veya özel proje şartlarında AISI 316L paslanmaz çelik kasa üretilebilir.

03 / ÖZEL ÜRETİM

Projeye Göre Çap ve Flanş

Ürün çapı, kasa derinliği, flanş ölçüsü, bağlantı delikleri, kanat tipi ve modül yapısı proje şartlarına göre hazırlanabilir.

TEKNİK ÖZELLİKLER

Dairesel Hatlara Özel Tasarım

Yuvarlak damla tutucu seçimi yalnızca kanal çapına göre yapılmamalıdır. Hava debisi, net geçiş alanı, hava hızı, damlacık yükü, kanat geometrisi, kanat aralığı, basınç kaybı ve drenaj gereksinimi birlikte değerlendirilmelidir.

Expert Klima, proje verilerine göre dairesel gövde, paslanmaz kasa, özel flanş ve farklı damla ayırıcı kanat seçenekleriyle üretim gerçekleştirebilir.

Ürün Tipi Yuvarlak / dairesel damla tutucu
Form Dairesel
Kasa Malzemesi AISI 304 / AISI 316 / proje şartına göre AISI 316L paslanmaz çelik
Kanat Malzemesi PP / PVC plastik damla ayırıcı profil
Çap Projeye özel üretim
Bağlantı Flanşlı veya projeye özel dairesel bağlantı
Kasa Derinliği Kanat geometrisi ve proje şartlarına göre
Uygulama Dairesel kanal, proses hattı, AHU, endüstriyel ve uygun marine uygulamaları
Drenaj Uygulama şartına göre özel drenaj çözümü
ÇALIŞMA PRENSİBİ

Yuvarlak Damla Tutucu Nasıl Çalışır?

Nem ve sıvı damlacıkları taşıyan hava, dairesel damla tutucunun ayırıcı kanatları arasından geçerken profil geometrisi nedeniyle bir veya birden fazla yön değişimine uğrar. Hava akımı yön değişimini takip ederken daha yüksek atalete sahip sıvı damlacıkları aynı hareketi takip edemez ve kanat yüzeylerine temas ederek hava akımından ayrılmaya başlar.

AŞAMA 01

Nemli Hava Girişi

Su ve sıvı damlacıkları taşıyan hava dairesel gövde içerisindeki damla ayırıcı kesite girer.

AŞAMA 02

Akış Yönünün Değişmesi

Ayırıcı kanat geometrisi hava akışını kontrollü şekilde yön değişimine zorlar.

AŞAMA 03

Damlacıkların Ayrılması

Profil yüzeyine temas eden damlacıklar birleşir ve uygun drenaj sistemi yardımıyla üründen uzaklaştırılır.

KULLANIM ALANLARI

Yuvarlak Damla Tutucu Nerelerde Kullanılır?

Dairesel Hava Kanalları Yuvarlak kanal hatlarında hava ile taşınan su damlacıklarının azaltılmasına yardımcı olmak için kullanılabilir.
Boru Hatları Hava veya uygun proses gazı taşıyan dairesel hatlarda proje şartlarına göre damla ayırıcı olarak uygulanabilir.
Klima Santralleri Dairesel giriş, çıkış veya özel bağlantıya sahip klima santrali uygulamalarında değerlendirilebilir.
Proses Sistemleri Hava veya gaz akışı içerisinde sıvı damlacıklarının taşındığı uygun proses hatlarında kullanılabilir.
Endüstriyel Tesisler Fabrika, üretim hattı ve endüstriyel havalandırma sistemlerinde özel çap ve bağlantı seçenekleriyle uygulanabilir.
Marine Uygulamaları Uygun paslanmaz kalite ve proje şartları sağlandığında gemi ve marine havalandırma sistemlerinde kullanılabilir.
DETAYLI ÜRÜN BİLGİSİ

Yuvarlak Damla Tutucu Avantajları

Yuvarlak damla tutucu, dairesel kanal veya boru hattının geometrisini koruyarak damla ayırma işleminin gerçekleştirilmesine yardımcı olur. Bu yapı özellikle standart dikdörtgen damla tutucu montajının ek geçiş parçaları gerektirdiği uygulamalarda önemli bir tasarım avantajı sağlayabilir.

Dairesel Gövde Tasarımı

Ürün gövdesi, bağlantı yapılacak kanal çapına veya proje üzerindeki özel dairesel açıklığa göre üretilebilir. Çap, flanş çapı, flanş genişliği ve bağlantı delikleri saha şartlarına göre özelleştirilebilir.

Paslanmaz Malzeme Seçimi

AISI 304 paslanmaz çelik genel nemli ortamlar ve birçok endüstriyel uygulama için değerlendirilebilir. Tuzlu hava, yüksek nem veya daha agresif çalışma şartlarında proje gereksinimlerine göre AISI 316 veya AISI 316L paslanmaz çelik tercih edilebilir. Malzeme seçimi çalışma ortamının kimyasal yapısı, sıcaklık, nem ve bakım şartlarına göre yapılmalıdır.

Kanat Yapısı

Yuvarlak damla tutucu içerisinde paslanmaz damla ayırıcı profiller kullanılabileceği gibi uygulama koşullarına göre PP veya PVC profil seçenekleri de değerlendirilebilir. Kanat geometrisi, kanat aralığı ve katman yapısı ürünün damla ayırma performansı ve basınç kaybı üzerinde doğrudan etkilidir.

Hava Hızı ve Basınç Kaybı

Damla tutucu performansında en önemli parametrelerden biri gerçek net geçiş alanındaki hava hızıdır. Hava hızının gereğinden fazla yükselmesi basınç kaybının artmasına ve ayrılan sıvının yeniden hava akımına taşınmasına neden olabilir. Bu nedenle seçimde toplam hava debisi ile birlikte gerçek serbest geçiş alanının dikkate alınması gerekir.

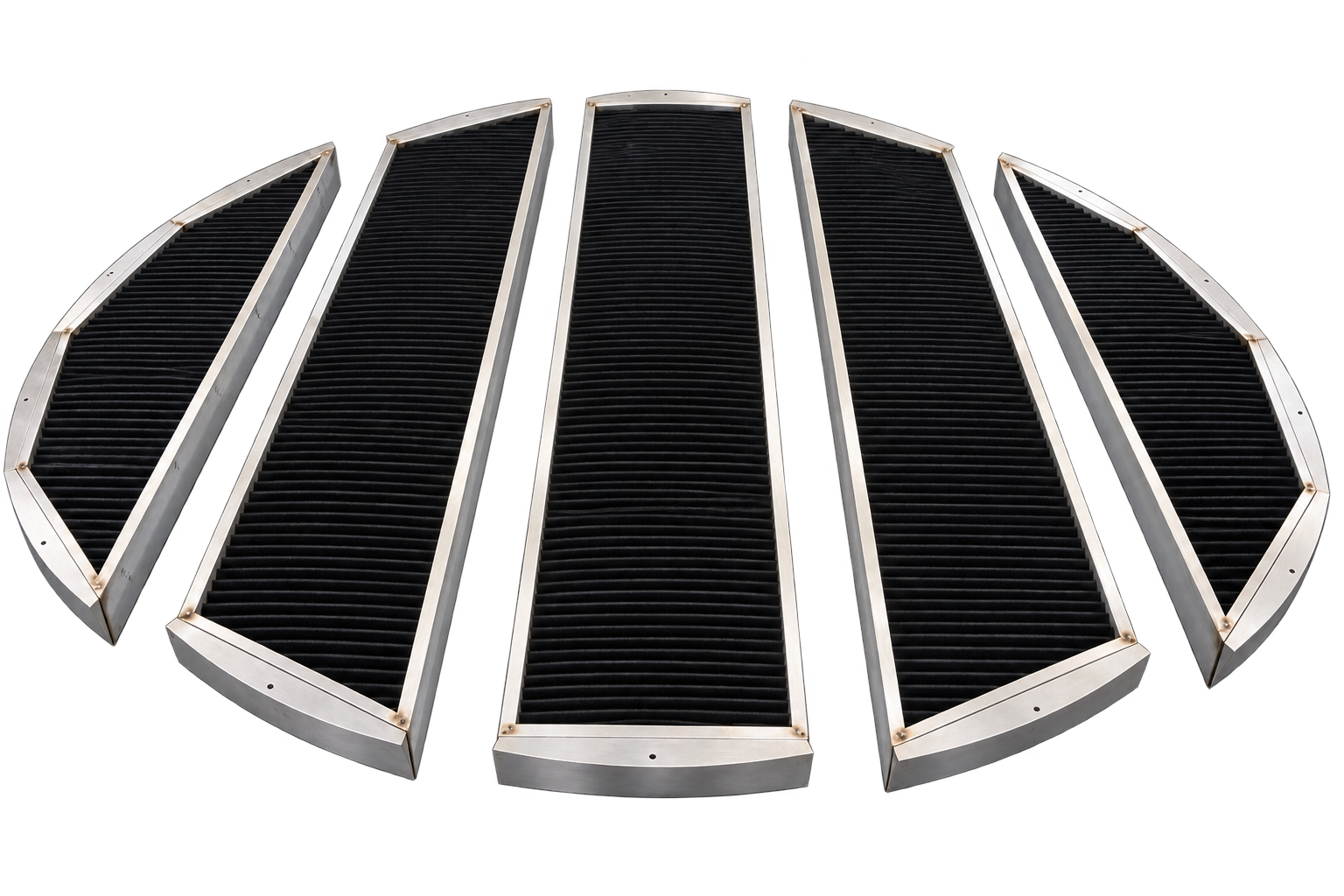

Büyük Çaplarda Modüler Üretim

Büyük çaplı dairesel damla tutucular taşıma ve montaj kolaylığı sağlamak amacıyla birden fazla segment veya modül halinde üretilebilir. Modüler yapı bakım ve kanat değişimi gibi işlemlerde de uygulama kolaylığı sağlayabilir.

Projeye Özel İmalat

Expert Klima, standart çapların dışında projeye özel yuvarlak damla tutucu üretimi gerçekleştirebilir. Ürün çapı, kasa derinliği, kanat tipi, malzeme kalitesi, flanş ölçüsü ve bağlantı detayı teknik proje şartlarına göre hazırlanabilir.

SIK SORULAN SORULAR

Yuvarlak Damla Tutucu Hakkında

Yuvarlak damla tutucu ne işe yarar?

Dairesel hava veya uygun proses hatlarında hava akımıyla taşınan su ve sıvı damlacıklarının hava akımından ayrıştırılmasına yardımcı olur.

Yuvarlak damla tutucu özel çapta üretilebilir mi?

Evet. Ürün çapı, kasa derinliği, flanş yapısı ve bağlantı detayları proje veya saha ölçülerine göre hazırlanabilir.

Hangi paslanmaz malzemeler kullanılabilir?

Proje şartlarına göre AISI 304, AISI 316 veya uygun uygulamalarda AISI 316L paslanmaz çelik kullanılabilir.

Bu modelde hangi kanat kullanılır?

Bu modelde paslanmaz kasa içerisinde PP veya PVC plastik kanat kullanılır. Tam paslanmaz kanat ayrı bir ürün konfigürasyonudur.

Büyük çaplı yuvarlak damla tutucu üretilebilir mi?

Evet. Büyük çaplı ürünler taşıma ve montaj kolaylığı amacıyla segmentli veya modüler yapıda üretilebilir.

Yuvarlak damla tutucu seçiminde hangi bilgiler gerekir?

Ürün çapı, hava debisi, çalışma sıcaklığı, ortam özellikleri, damlacık yükü, malzeme tercihi, bağlantı detayı ve varsa basınç kaybı kriterleri ürün seçimi için önemlidir.

Marine sistemlerde kullanılabilir mi?

Uygun malzeme kalitesi ve proje şartları seçildiğinde marine ve gemi havalandırma sistemlerinde kullanılabilir.

ÖZEL ÜRETİM & MÜHENDİSLİK

Projenize Özel Yuvarlak Damla Tutucu

Çap, hava debisi, adet, malzeme tercihi ve çalışma koşullarını iletin; projenize uygun dairesel damla tutucu yapısını birlikte değerlendirelim.

Dairesel Plastik Kanat Damla Tutucu | Expert Klima
EXPERT KLİMA · DAMLA TUTUCU SİSTEMLERİ

DAİRESEL KASA
PLASTİK KANAT DAMLA TUTUCU

Dairesel kanallarda, scrubber kulelerinde ve endüstriyel havalandırma sistemlerinde gaz akımıyla taşınan sıvı damlacıklarının ayrılması için tasarlanan modüler vane tipi damla tutucu. Paslanmaz çelik kasa ve projeye uygun PP/PVC kanat seçenekleriyle üretilebilir.

Ø ÖZEL ÇAPAISI 304 / 316L KASAPP / PVC KANATMODÜLER ÜRETİMSCRUBBER / HVAC
EXPERT KLİMA · TEKNİK SEÇİM ARACI

DAİRESEL PLASTİK KANAT DAMLA TUTUCU SEÇİM PROGRAMI

Dış çap, hava debisi, kasa/çerçeve kaybı, hatve ve sıra düzenine göre dairesel net alanı, yüzey hızını, yaklaşık basınç kaybını ve modüler yerleşimi hesaplayın. Hedef hız varsayılan 4 m/s'dir. Büyük çaplar için modül bölünmesi şematik olarak gösterilir.

Hesaplanan yüzey hızı—
Net dairesel alan—
Hedef hıza göre gerekli çap—
Nominal kasa derinliği—

CANLI ÇALIŞMA PRENSİBİ · DAİRESEL VANE TİPİ

Hız—
Debi—
Hatve—

Nemli hava kanat kesitinden geçerken yön değiştirir; sıvı damlacıkları kanatlarda toplanarak drenaja yönelir. Animasyon şematiktir ve doğrulanmış verim ölçümü değildir.

ÖLÇÜYE GÖRE DAİRESEL TEKNİK GÖRÜNÜŞ

HAVA DEBİSİ – YÜZEY HIZI

Turuncu: seçili kesit · Yeşil kesikli: 4 m/s hedefi

BASINÇ KAYBI – HAVA HIZI

Mavi: 25 mm · Turuncu: 30 mm · Kesikli: çift sıra. Yaklaşık referans eğrileridir; ürün test sonucu değildir.

TEKNİK SONUÇLAR

DAİRESEL ÇAPA GÖRE DEBİ KAPASİTESİ

Dış çapNet alan2 m/s3 m/s4 m/sSeçilen debide hız

YAKLAŞIK BASINÇ KAYBI HESABI

2–5 m/s aralığında referans eğrileri üzerinden doğrusal enterpolasyon yapılır. Çift sıra ön tahmini tek sıra kaybının iki katıdır. Kasa, drenaj, bağlantı, kimyasal ortam ve yeniden sürüklenme etkileri ayrıca doğrulanmalıdır.

ÜRÜN TANIMI

Dairesel Plastik Kanat Damla Tutucu Nedir?

Dairesel gövde içerisinde yerleştirilen özel profilli plastik kanatlar, hava veya gaz akımındaki sıvı damlacıklarının atalet etkisiyle ayrılmasına yardımcı olur. Dairesel kesite uygun segmentli modüller bakım ve montaj amacıyla sökülebilir şekilde tasarlanabilir.

01 · Paslanmaz Kasa

Proses koşullarına göre AISI 304 veya AISI 316L gövde.

02 · PP / PVC Kanat

Kimyasal dayanım ve sıcaklık değerlendirmesine göre profil seçimi.

03 · Modüler Tasarım

Büyük çaplarda montaj açıklığına uygun parçalı imalat.

Teknik Özellikler ve Kullanım Alanları

Teknik özellikler

Tip: dairesel vane mist eliminator
Kasa: AISI 304 / AISI 316L
Kanat: PP veya PVC
Çap: projeye özel
Derinlik: tek sıra 115 mm, çift sıra nominal 230 mm
Hatve: 25 / 30 mm
Montaj: modüler, sökülebilir tasarım
Drenaj: proses yönüne uygun tasarlanmalıdır.

Uygulamalar

Scrubber kuleleri, endüstriyel gaz yıkama sistemleri, dairesel havalandırma kanalları, nemli hava prosesleri, HVAC/AHU ve kimyasal dayanımı doğrulanmış özel proses uygulamaları.

Sık Sorulan Sorular

Dairesel damla tutucu hangi çaplarda üretilir?

Çap, modül yerleşimi, mekanik dayanım ve montaj açıklığı değerlendirilerek projeye özel belirlenir.

Çift sıra hava hızını düşürür mü?

Hayır. Aynı net kesitte çift sıra hava hızını düşürmez; farklı ayırma davranışı ve daha yüksek basınç kaybı yaratabilir.

Scrubber için PP mi PVC mi seçilmeli?

Gaz bileşimi, yıkama sıvısı, konsantrasyon, pH ve çalışma sıcaklığına göre malzeme uyumluluğu doğrulanmalıdır.

Basınç kaybı hesapları kesin midir?

Hayır. Grafikler ön boyutlandırma amaçlı referans eğrileridir. Nihai seçim için gerçek kanat profiline ait üretici/test verisi gereklidir.

ÖZEL ÜRETİM & MÜHENDİSLİK

Projenize Uygun Dairesel Damla Tutucu

Çap, debi, çalışma sıcaklığı, proses kimyası, montaj açıklığı ve adet bilgilerini paylaşın; uygun modüler tasarımı değerlendirelim.
